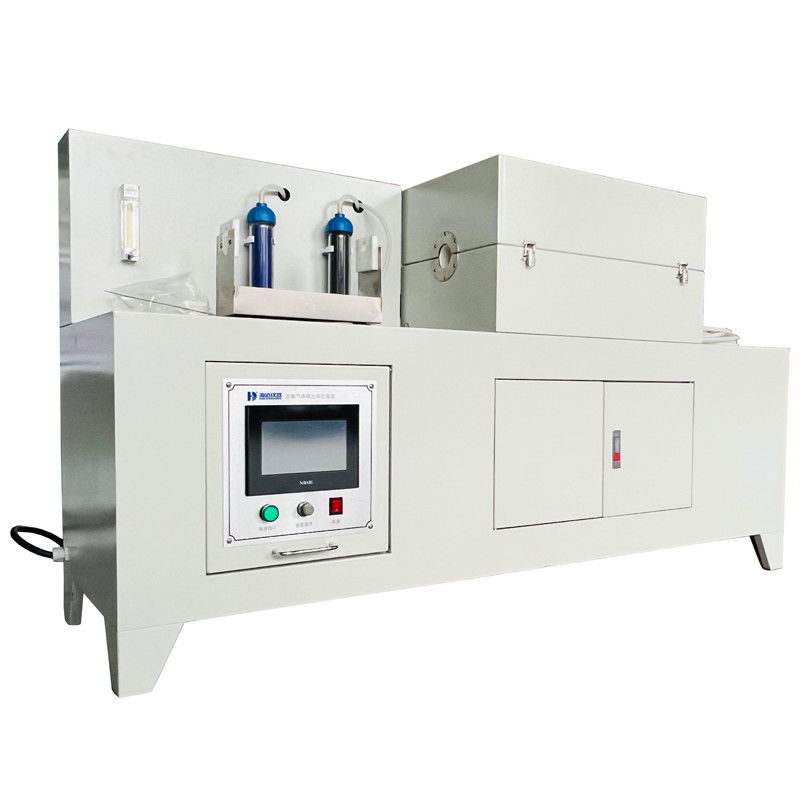

جهاز قياس انبعاثات غازات الحمض الهالوجيني

الوصف:

هذا الجهاز يقيس قيمة الـ pH والحموضة والقيادة للغازات المنبعثة أثناء احتراق مواد الكابلات أو الكابلات البصرية.يستخدم لتحديد إجمالي محتوى غازات حمض الهالوجين في الكابلات المقاومة للنيران منخفضة الهالوجين وخالية من الهالوجين وتقييم حموضة الغاز من خلال قياسات الحموضة والموصلة.

الامتثال Sالـ (تاندارد)

GB/T 17650.1 (طرق الاختبار للغازات المتطورة أثناء احتراق مواد الكابلات أو الكابلات البصرية)
GB/T 17650.2-8
الـ IEC 60754-1:1994، IEC 60754-2:1991
GB/T 19666-2005 (القواعد العامة للأسلاك والكابلات المقاومة للنار والمعوقة للنار)
GA 306.1-2007 (القسم 6.3.4 ، GA 306.2-2007 (القسم 6.3.4)

UL 2556-2007 (الأقسام 9.10 و 9.11)

1فرن الأنابيب:

غرفة التدفئة:الطول الفعلي: 600 ملم؛ القطر: Ø42 ملم.

نظام التدفئة:نظام تسخين كهربائي قابل للتعديل؛ الطاقة: 220V/10KW (انظر الشكل 1).

2أنبوب الاحتراق:

المواد:أنبوب صلب للسيليكا المقاوم للتآكل

الأبعاد:القطر الداخلي: 40 ملم؛ طول البارزة عند المدخل: 60 ∼ 200 ملم؛ طول البارزة عند الخروج: 60 ∼ 100 ملم (يسمح بالتوسع الحراري).

3قارب الاحتراق:

المواد:أنبوب الكوارتز المذاب

الأبعاد:الطول: 100 ملم، العرض: 25 ملم، العمق: 10 ملم.

آلية التغذية:يتم تشغيلها بواسطة مغناطيس شريط وسلك البلاتين

4جمع الغاز:

زجاجات الامتصاص:زجاجتان، واحدة مجهزة بمزج مغناطيسي وتحتوي على 220 مل من محلول هيدروكسيد الصوديوم.

5نظام إمداد الغاز:

مقياس تدفق الهواء:النطاق القابل للتعديل: 20×200 مل.

ضاغط:مُقدّم من قبل المستخدم

6أخذ العينات:

كمية العينة:500-1000 ملغ

7قياس محتوى حمض الهالوجين:

الميزان التحليلي (اختياري):الدقة: 0.1mg.

مقياس الحموضة الرقمي:الدقة: 0.02 pH

عداد الموصلات:النطاق: 0×1×105 μS/cm.

نظام التحكم:PLC + شاشة لمسة Weintek للتشغيل الدقيق وسهل الاستخدام

8المكونات الرئيسية:

• فرن التسخين الأنابيبي (1 مجموعة)
• أنابيب التدفئة الكوارتزية (1 مجموعة)
• صندوق التحكم (وحدة واحدة)
• محرك مغناطيسي (1 وحدة)
• قارورة المرشح (500 مل، وحدة 2)
• زجاجة غسيل غازية (500 مل، 2 وحدة)
• نوع 1.5 الحرارية (1 مجموعة)
• أنابيب السيليكون (3 أمتار)
• أنابيب مطاطية (2 متر)
• قوارب الاحتراق (20 وحدة)
• مقياس الحموضة الرقمي (1 وحدة)
• عداد الموصلات (1 وحدة)
