| الاسم التجاري: | HAIDA |
| رقم الطراز: | HD-G826 |
| الـ MOQ: | 1 مجموعة |
| تفاصيل التعبئة: | وضع كلّ مجموعة يحمي مع راتينج ليف و pp فيلم, بعد ذلك داخل حالة قوّيّ خشبيّ مع عملية يدويّ وداخل مرئي |
| شروط الدفع: | D/A, L/C, D/P, T/T, ويسترن يونيون, |
آلة الاختبار الكهرومغناطيسية للذبذبات
التردد العالي الرأسي والأفقي
نظام اختبار الاهتزاز الكهرومغناطيسي / طاولة الهزاز الهزازية عالية التردد الرأسي والأفقي
الوصف:
يتم استخدام طاولة الاهتزاز الكهرومغناطيسي على نطاق واسع في مجال الدفاع والطيران والفضاء الجوي والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية والصناعات الأخرى.يستخدم هذا النوع من المعدات لاكتشاف الأخطاء المبكرة، محاكاة حالة العمل الفعلية واختبار قوة الهيكل، تطبيق المنتج واسع، وعرض التطبيق واضح، تأثير الاختبار ملحوظ وموثوق بها.,مسح، قابلة للبرمجة، مضاعف التردد، اللوغاريتم، الحد الأقصى للتسارع، تعديل النطاق، التحكم في الزمن، التحكم الكمبيوتر كامل الوظيفة، تسارع ثابت بسيط / نطاق ثابت.المعدات بسبب فشل مستمر في إجراء 3 أشهر من الاختبار، أداء مستقر، جودة موثوق بها.
الخصائص:
العمل الصامت جدا؛ قاعدة الجهاز يستخدم المواد عالية الجودة، وتثبيت بسهولة، والعملية سلسة، لا تحتاج إلى تثبيتتحكم رقمنة دائرة التحكم وتردد العرض، PID يضبط الوظيفة، يجعل عمل المعدات أكثر استقرارا، وموثوقية، يمسح التردد وطريقة تشغيل التردد الثابت،يتكيف مع طلب اختبار المهنة المختلفة لحل تداخل الحقل الكهرومغناطيسي القوي إلى دائرة التحكم، وزيادة وقت العمل المحدد ، بحيث يصل المنتج المختبر إلى وقت الاختبار الدقيق.
ورقة بيانات الأداء:
| المزلق | ||
| القوة الجانبية (الذروة) | 30kN | |
| قوة الصدمة (القمة) | 60 كيلون | |
| نطاق التردد | 5 ‰ 2,600 هرتز | |
| النزوح (متواصل) | 100 ملم | |
| السرعة القصوى | 1.8 متر/ثانية | |
| أقصى تسارع | 75 غرام | |
| قطر الدرع | 445 ملم | |
| تردد الرنين من الدرجة الأولى | 2400 هرتز | |
| الزخم الغريب المسموح به | > 500 Nxm | |
| وزن الدرع | 40 كجم | |
| بعد المسمار HE/ST | M10 (متري) | |
| تردد عزل الاهتزاز المحوري | < 3 هرتز | |
| الحمولة الكبيرة | 500 كجم | |
| تسرب التدفق المغناطيسي | ≤ 1 متر طن | |
| الأبعاد (L × W × H ، غير معبأة) | 1،330x860x1,250 مم | |
| الوزن (غير معبأة) | 2500 كجم | |
| التثبيت | حصيرة مطاطية (مطلوب مسامير مرساة) | |
| مكبر الطاقة | ||
| مخرج مكبر | 30 كيلو فاي | |
| SNR | > 65 ديسيبل | |
| الجهد الخارجي الاسمي | 120 ساعة | |
| كفاءة المضخم | > 90% | |
| الأبعاد (L × W × H ، غير معبأة) | 800x900x2,100 مم | |
| الوزن (غير معبأة) | 500 كجم | |
| مُنفّس | ||
| حجم الهواء | 0.46 م3/س | |
| القوة | 7.5 كيلوواط | |
| قطر قناة الهواء | 200 ملم | |
| ضغط الهواء | 8.8kPa | |
| التثبيت | قادرة على توصيل إلى السقف (حتى اثنين من انحناءات 90 درجة) ، ماكس 20 ٪ تشغيل | |
| طاولة زلقة أفقية | ||
| الأبعاد | 600×600 مم | |
| سمك | 45 ملم | |
| الحد الأقصى للتردد | 2,000 هرتز | |
| الكتلة الفعالة | 54 كجم | |
| ملاحظة: | ||
| 1يتم استخدام محمل لفيلم زيت عالي الضغط لتحقيق توحيد أفضل. | ||
| جهاز التحكم في الاهتزازات ومقاييس التسارع | ||
| جهاز التحكم في الاهتزازات VT-9008-4 | 4 قنوات مراقبة الاهتزاز مع سينس والمعايرة الذاتية. | |
| مقياس التسارع EA-YD-181 | 100mV/g، النطاق: 50g، تردد العمل: 1-10kHz، الوزن: 11gram، مع كابل ضجيج منخفض 10ft | |
| الوظائف/الاكسسوارات المدعومة الأخرى | ||
| غرف البيئة | مدعوم | |
| أجهزة متنقلة | قابلة للتخصيص | |
| لوحات العزل | قابلة للتخصيص | |
| الأجهزة | قابلة للتخصيص | |
| بيئة عمل النظام | ||
| نطاق الحرارة | 0-40 درجة مئوية | |
| نطاق الرطوبة | 0 ٪ 90 ، لا توتر | |
| متطلبات الطاقة | 380 فولت / 3ph / 50 هرتز ، 40kVA | |
| ضغط الهواء الضغط | 0.6 Mpa | |

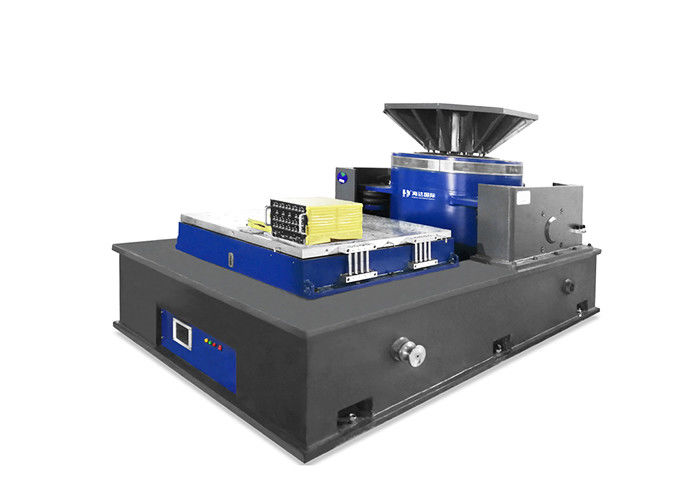

جسم المزج مع طاولة الزحف:
مكبر الطاقة والمنفخ:
الأبعاد للمرجعية فقط:
