تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | أدوات اختبار التعبئة | القوة: | إلكتروني |
---|---|---|---|
معايير التصميم: | أستم D6055 | تحامل القوة: | 1 ت |
القرار: | 1 / 100،000 | سرعة الاختبار: | 10 ± 3 ملم/دقيقة |
إبراز: | ,تأثير صدمة يختبر آلة,impact testing machine |

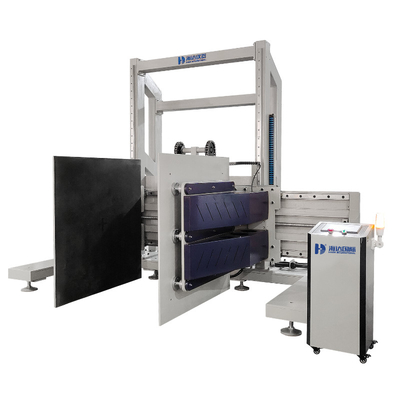

معدات اختبار ضغط الشاشة الرقمية ، معدات اختبار حزم ISTA 6 AMAZON
المواصفات
آلة اختبار مشبك الحزمة
1آلة اختبار مشابك الحزم
2حتى ASTM D6055
3التحكم بـ PLC
المعايير
قوة التشنج |
1T |
اللون |
اختياري |
القرار |
1/100000 |
مساحة الاختبار ((L x W x H) |
100 × 100 × 100 سم |
سرعة الاختبار |
10 ± 3 ملم/دقيقة |
الوزن |
حوالي 300 كجم |
القوة |
1#، 220V/50HZ |
حماية السلامة
حماية من الإفراط في الحمل، حماية من الإفراط في الجهد وحماية من الوضع المحدود
طريقة اختبار ضغط المشبك للمنتجات الكبيرة
1قبل وضع المنتج المعبأ بين الصفائح، تحقق من أن قوة المشبك باستخدام مؤشر المشبك.يجب وضع المؤشر بين محاور نقاط التفاصيل لوحات حوالي 1/2 طريق حتى لوحات.
2في كل مرة يتم فيها ضغط المنتج، يجب أن تطبق القوة لمدة لا تقل عن 15 ثانية ولا تتجاوز دقيقة واحدة.
3تطبيق قوة العقدة على العينة مع ركز الألواح على الأرض والحافة الأمامية للألواح بالشاشة مع الجزء الأمامي من الحزمة (انظر الصورة 4).إذا كانت الحزمة كبيرة جدا للشفرات لتكون صافية إلى الحافة الأمامية (i(مثل الثلاجة الكبيرة، الجرار، الخ) ، عقدة قريبة من الحافة قدر الإمكان.
4ضغط على المنتج 10 مرات في اتجاه السباحة.
5. تطبيق قوة المشبك على المنتج المعبأ مع لوحات في وضعية 6 × 6 بوصة ((15.2 × 15.2 سم) المتحركة ((انظر الشكل 5).يتم قياس كل من الأبعاد الأفقية والعمودية من الانحراف في الزاوية السفلية الأمامية للصفائحإذا كانت الحزمة كبيرة جداً ليتم وضع المشبك على بعد 6 بوصات من الحافة الأمامية (أي الثلاجة الكبيرة ، الجرار ، إلخ) ، قم بتثبيت المشبك بالقرب من هذا الموقف قدر الإمكان.
1) الاستثناء رقم 1: بالنسبة للمنتجات الكبيرة ذات الزحف الخارجي الواضح والمرئي ((انظر الشكل 6)لا يتم إجراء اختبار المشبك المنسحب إذا لم يمتد المنتج إلى ما وراء أي جزء من المنزلق وهناك شكل من أشكال الرسوم البيانية للتعامل أو الملاحظة التي تشير إلى تشغيل المشبك فقط من المنزلقإذا لم يكن هناك رسومات أو لا يشير إلى ذلك أو هناك بعض المبالغة وراء التزلج ، ثم يتم إجراء بروتوكول اختبار المشبك بأكمله.
2) الاستثناء رقم 2: إذا كان ارتفاع المنتج ، عندما يتم وضعه في اتجاه الشحن العادي ، ≤ 12 بوصة ، لا يتم إجراء اختبار الانتقال 6 × 6 بوصة.
6قم بتثبيت المنتج ما مجموعه 10 مرات بالشفرة في وضعية 6 × 6 بوصة.
7كرر الخطوة الخامسة2.5 باستثناء مع وضعية مشبك مرفوعة 2 × 6 بوصة.2 x6 بوصة التراجع يشبه 6 x6 بوصة التراجع باستثناء لوحات موجهة بحيث أنها 2 بوصة من الأرض و 6 بوصات إلى الوراء من الحافة الأمامية الحزمةإذا كانت الحزمة كبيرة جداً بحيث لا يمكن وضع المشابك على بعد 2 بوصة من الحافة الأمامية (أي الثلاجة الكبيرة أو الجرار الخ) ، قم بتثبيت المشابك بالقرب من هذا الموقف قدر الإمكان.
8تكرار التشغيل بالشرب والتمرير على جميع جوانب المنتج الأخرى التي تم الإشارة إليها في رسومات التعامل باعتبارها مقبولة للتعامل مع المشبك.
وفقا لمعايير الحكم، إذا كان هناك عنصر واحد فشل في الاختبار، ثم تقديم فشل الاختبار ورقة التعامل
المعلمات
قوة التشغيل: |
50-3000 كجم |
حجم لوحة التثبيت: |
1200×1200ملم |
المساحة القصوى للضغط: |
1200 × 1200 × 1200 ملم |
الحد الأدنى لمساحة الضغط: |
400 × 1200 × 1200 مم |
سرعة الضغط: |
5-50 ملم/دقيقة |
المساحة من الأعلى إلى الأسفل: |
100-600mm، قابلة للتعديل، يمكن تخصيصها |
البعد: 3 |
810 بحلول 1900 بحلول 2100 |
وزن: |
800 كجم |
الطاقة: |
380 فولت/ 50 هرتز |
نظام التحكم: |
التحكم المبرمج بواسطة PLC |
طريقة اختبار ضغط المشبك للمنتجات الصغيرة
قبل اختبار المشبك، تأكد من أن المشبك لاستخدام مؤشر قوة المشبك. يجب وضع المؤشر بين محاور نقاط التفاصيل لوحات حوالي 1/2 طريق حتى لوحات.
خلال اختبار ضغط المشبك للمنتجات الصغيرة، سيتم استخدام 4 عينات كما هو موضح أدناه.
1إذا، عند توجيه اختبار المشبك (على أساس رسومات التعامل) ، كانت الأطراف عمودية على لوحات عينة واحدة ≤ 24 ′′ (61 سم) ،ثم يجب وضع العينة 4 في a ′′جانبًا إلى جانب ′′التوجه كما هو مبين في الشكل 1 ((مع عينة 2 في الأسفل و 2 في الأعلى)
2إذا كانت الأطراف عمودية على صفائح عينة واحدة > 24 ′′ (61 سم) ، عند توجيهها لاختبار المشبك ، فيجب وضع العينات الأربع في توجيه أعلى أسفل كما هو موضح في الشكل 2.عندما يتم وضعها على ارتفاع 4، أي من العينات فوق الجزء العلوي من الصفائح.أن العينة يمكن إزالتها من التشغيل في هذا التوجه فقط ((الشكل 3 يظهر 3 MHCs جاهزة لاختبار التشغيل مع العينة الرابعة إزالة من الاختبار في هذا التوجه)
3 في كل مرة يتم فيها ضغط العينات، يجب أن تطبق القوة لمدة لا تقل عن 15 ثانية ولا تتجاوز دقيقة واحدة.
4 - تطبيق قوة العقدة على العينات مع ركز الألواح على الأرضية والعينات تمشي مع الحافة الأمامية للألواح (انظر الشكل 2).إذا كانت العينات كبيرة جدًا بحيث لا يمكن للشفرات أن تكون صافية إلى الحافة الأمامية، ضغط على الحافة أقرب ما يمكن.
5ضغط على المنتج 10 مرات في مجموعها مع المقبضات في اتجاه السباحة.
6. تطبيق قوة المشبك على المنتج المعبأ مع لوحات في وضعية 2 × 2 بوصة تحريك ((انظر الشكل 3).يتم قياس كل من الأبعاد الأفقية والعمودية من الانحراف في الزاوية السفلية الأمامية للصفائحإذا كانت الحزمة كبيرة جداً ليتم وضع المشابك على بعد 2 بوصة من الحافة الأمامية، قم بتثبيت المشابك بالقرب من هذا الموقف قدر الإمكان.
7قم بتثبيت المنتج ما مجموعه 10 مرات مع المقبضات في وضعية الانحراف.
8كرر عملية التنفس والإزاحة على جميع جوانب المنتج الأخرى التي تم تحديدها في رسومات التعامل على أنها مقبولة للتعامل مع المشبك. يرجى ملاحظةاعتمادا على هندسة مربع، يمكنك استخدام كل من التوجه الجانبي إلى الجانب والأعلى إلى الأسفل خلال اختبار المشبك.
ما هو ISTA؟
يختصر ISTA على "رابطة النقل الآمن الدولية"، وهي منظمة عالمية تركز على تطوير المعايير والبرامج التعليمية والأدوات لتحسين حلول التعبئة والتغليف.
تحدد ISTA بروتوكولات الاختبار التي يجب أن تتم لضمان أن أنواع مختلفة من التعبئة والتغليف يمكن أن تتحمل الظروف المتوقعة التي ستواجهها أثناء النقل.أنشأت ISTA شبكة عالمية من شركات الشحن، الشاحنات، والمصنعين، ومختبرات الاختبار، والمؤسسات التعليمية والبحثية للتعاون على الحفاظ على وتحسين وتحديث معايير التغليف الواقي.
لماذا تشهد على عبواتك مع ISTA؟
توفر شهادة ISTA:
إثبات مرئي لامتثال عبواتك لبروتوكولات الاختبار المقبولة دولياً كما يثبتها ختم ISTA.
وقت أسرع للسوق من أجل ميزة تنافسية، بالنظر إلى النمو المتسارع للتجارة الإلكترونية؛
أن المنتج الخاص بك سيكون قادرًا على تحمل الصدمات والاهتزازات والضغط والظروف الجوية القاسية حسبما تقتضيه مواصفاتك.
زيادة رضا العملاء من خلال تحسين سمعة الشركة.
عن هايدا
تستخدم منتجات هايدا على نطاق واسع في المنتجات الورقية، والتغليف، وطبع الحبر، والأشرطة الملصقة، والحقائب، والأحذية، ومنتجات الجلد، والبيئة، واللعب، ومنتجات الأطفال، والأجهزة، والمنتجات الإلكترونية،منتجات بلاستيكية، منتجات المطاط والصناعات الأخرى، وهي قابلة للتطبيق على جميع وحدات البحث العلمي، ومؤسسات فحص الجودة والمجالات الأكاديمية.DIN، BS وغيرها من المعايير المحلية والدولية.
