تفاصيل المنتج:
شروط الدفع والشحن:
|
قوة :: | مفتاح البطارية الرئيسي | بداية :: | اضغط على هذا الزر لبدء الاختبار (سيتوقف تلقائيًا عند الحصول على أوقات الاختبار) |
---|---|---|---|
عداد :: | تحديد أوقات الاختبار | عرض السرعة:: | لعرض السرعة أثناء الاختبار (م / ث) ، وستتم إعادة ضبطها تلقائيًا لاختبار آخر |
عرض الوقت :: | لعرض الوقت أثناء الاختبار (الاختبارات) | السائق:: | ضبط التردد المختلف لتغيير سرعة التصادم. |
تسليط الضوء: | يعبّئ يختبر جهاز,,paper and packaging material testing instruments |

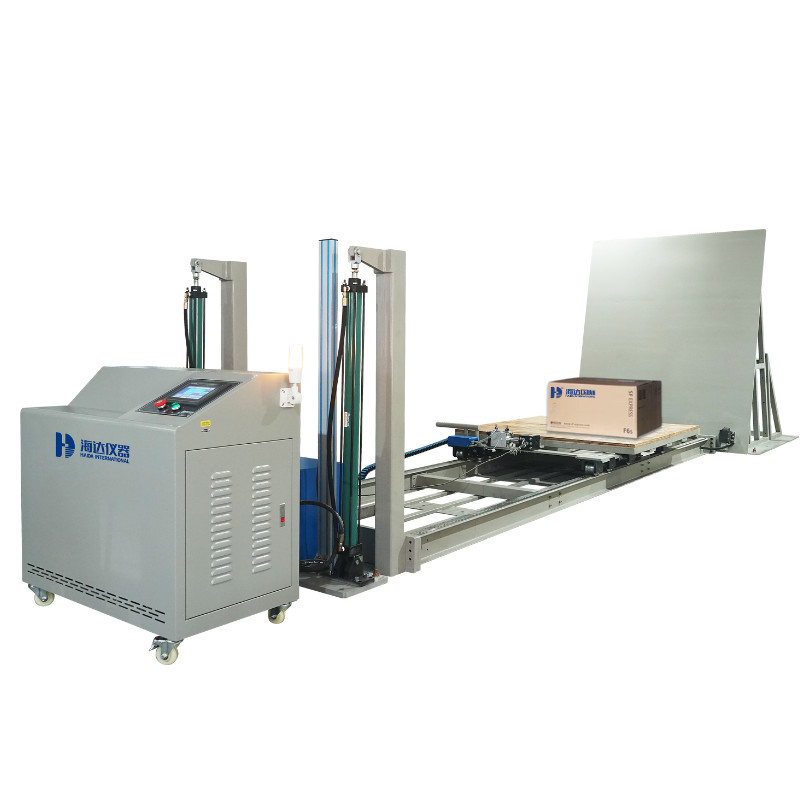

معدات اختبار حزمة الكرتون الإلكترونية ، آلة اختبار تأثير المنحدر
المقدمة:
تحاكي آلة اختبار تأثير صندوق المنحدر قدرة عبوة المنتج على مقاومة التلف في البيئة الفعلية ، مثل المناولة ، تكديس الأرفف ، انزلاق المحرك ، تحميل وتفريغ القاطرة ، نقل المنتج ، إلخ. ال معدات اختبار تأثير انحدار Pacakgeيمكن أيضًا استخدامها كمؤسسة بحث علمي ، ومؤسسات ، ومركز اختبار تكنولوجيا التغليف ، ومصنع مواد التعبئة والتغليف والتجارة الخارجية ، والنقل ، وإدارات أخرى من منحدر معدات الاختبار شائعة الاستخدام.
معايير التصميم:
ISTA 3E ، 3J & ISTA 6 (اختبار تأثير مائل)
المهام :
1 . 1. Flexible location motor-driven pulley . بكرة مرنة مدفوعة بمحرك موقع. It is easy to fix and achieve the velocity change . من السهل إصلاح وتحقيق تغيير السرعة.
2 . 2. The height of slope is relatively low so that is benefit of fix the specimen ; ارتفاع المنحدر منخفض نسبيًا بحيث يستفيد من تثبيت العينة ؛ strong impact resistance board , guarantee the fastness of the structure . لوح مقاومة تأثير قوي ، يضمن ثبات الهيكل.
3 . 3. The pulley can be adjusted to horizontal in order to fix the specimen for customer . يمكن تعديل البكرة إلى أفقي لإصلاح العينة للعملاء. The angular adjustment can be driven by cylinder which is flexible and convenience . يمكن دفع التعديل الزاوي بواسطة أسطوانة مرنة ومريحة.
4 . 4. In order to keep the test staff completely safe the tester support remote control operating . من أجل الحفاظ على فريق الاختبار آمنًا تمامًا ، يعمل المختبر على تشغيل جهاز التحكم عن بعد.
5 . 5. The customer only need to fix the machine on the ground when stalling , no other complicated operation convenient for test . يحتاج العميل فقط لإصلاح الجهاز على الأرض عند التوقف ، لا توجد عملية معقدة أخرى مناسبة للاختبار.
تفسير :
قوة : | مفتاح البطارية الرئيسي |
قف : | توقف عن الاختبار |
بداية : | اضغط على هذا الزر لبدء الاختبار (سيتوقف تلقائيًا عند الحصول على أوقات الاختبار) |
فوق تحت : | Press UP or DOWN to adjust the rolling carriage up and down , the max . اضغط لأعلى أو لأسفل لضبط عربة التدوير لأعلى ولأسفل ، كحد أقصى. angle of rolling carriage with base is 13° زاوية النقل بالدرفلة مع القاعدة هي 13 درجة |
عداد : | تحديد أوقات الاختبار |
عرض السرعة: | لعرض السرعة أثناء الاختبار (م / ث) ، وستتم إعادة ضبطها تلقائيًا لاختبار آخر |
عرض الوقت : | لعرض الوقت أثناء الاختبار (الاختبارات) |
السائق: | ضبط التردد المختلف لتغيير سرعة التصادم. |
مواصفات
حجم الكتلة: 1400x1200mm ، قابل للتخصيص.
حجم لوحة التأثير: 1600 × 2300 مم
الأبعاد (L × W × H) ملم: 7000x2000x2300
ملاحظة: يجب على العميل تجهيز ضاغط الهواء بنفسه
استخدام العداد
اضغط على هذا الزر لاختيار كل رقم وضبط القيمة
▲: اضغط على هذا الزر لتعيين قيمة كل رقم (0 ~ 9)
RESET: إعادة تعيين القيمة
الوضع: وضع الاختبار (يمكن أن يظل كما هو)
تركيب المعدات
1 . 1. Power : AC 380V±10% , 50/60HZ make sure power wire connection is normal and make instrument connect ground well . الطاقة: AC 380V ± 10٪ ، 50/60 هرتز تأكد من توصيل سلك الطاقة بشكل طبيعي واجعل الجهاز يربط الأرض جيدًا.
خطر :
■ تحمل جهد الإدخال هو ± 10٪ ، وتأكد من أن الآلة يجب أن تكون بشكل صحيح مؤرض لمنع تلف تسرب الماكينة. |
2 ، المتطلبات البيئية: درجة حرارة الغرفة 0 ~ 55 ℃ والرطوبة النسبية <80٪ RH ؛
3 ، يجب وضع الصك على مرحلة مستقرة وصلبة ومستوية.
تعليمات التشغيل
خطوة الاختبار:
1 . 1. Connect the inlet air tube and air compressor and open air compressor قم بتوصيل أنبوب الهواء الداخل وضاغط الهواء وضاغط الهواء المفتوح
2 . 2. Power on and turn on power switch the light will be bright الطاقة وتشغيل مفتاح الطاقة سوف يكون الضوء ساطع
3 . 3. Put the packaged product located in a central position and then put the pallet which has packaged products close to impact surface ( as picture A ) ; ضع المنتج المعبأ الموجود في وضع مركزي ثم ضع البليت الذي قام بتغليف المنتجات بالقرب من سطح الصدم (كما في الصورة A) ؛ if the size of product package is same as pallet , the product should be vertical close to impact surface ( as picture B ) إذا كان حجم عبوة المنتج هو نفس البليت ، فيجب أن يكون المنتج عموديًا بالقرب من سطح الصدم (مثل الصورة ب)
(الصورة أ) (الصورة ب)
4 . 4. Press up to make the rolling carriage rise to squareto condition with impact surface or rise a certain angle in accord with customer's requirement . اضغط لأعلى لجعل عربة الدرفلة ترتفع إلى حالة التربيع مع سطح التصادم أو ترتفع زاوية معينة وفقًا لمتطلبات العميل.
5 . 5. Let the rolling carriage which has packaged product try the test and to determine whether need adjust the acceleration or not , and then adjust the slide distance , when reach the request velocity , now it will display the test velocity & test time on velocity display and time display دع العربة الدوارة التي تحتوي على منتج معبأ جرب الاختبار ولتحديد ما إذا كانت الحاجة تضبط التسارع أم لا ، ثم اضبط مسافة الانزلاق ، عند الوصول إلى سرعة الطلب ، الآن ستعرض سرعة الاختبار ووقت الاختبار على عرض السرعة والوقت عرض
6 . 6. Setting the test times cycle in counter ضبط دورة أوقات الاختبار في العداد
7 . 7. Press start to start the test , and also will display the test velocity & test time on velocity display and time display اضغط على "ابدأ" لبدء الاختبار ، وسيعرض أيضًا سرعة الاختبار ووقت الاختبار على عرض السرعة وعرض الوقت
8 . 8. The tester will automatic stop when finish the setting times سيتوقف المختبر تلقائيًا عند الانتهاء من أوقات الضبط
9 . 9. Press down button to make rolling carriage drop to the parallel position with base ; اضغط على الزر لأسفل لجعل عربة النقل تسقط إلى الوضع الموازي مع القاعدة ؛ and then take down the samples to check the condition after impact test ثم نزيل العينات للتحقق من الحالة بعد اختبار التصادم
10 . 10. Make the test in accord with the step 2~8 and record the all test result قم بإجراء الاختبار وفقًا للخطوة 2 ~ 8 وقم بتسجيل نتيجة الاختبار بالكامل
11 . 11. Turn off air compressor and power switch after finishing test أغلق ضاغط الهواء ومفتاح الطاقة بعد الانتهاء من الاختبار
اعمال صيانة
1 نظف: حافظ على نظافة الجهاز في أي وقت.
2. مانع االصدأ: رش زيت مانع االصدأ على الجهاز مرة واحدة بانتظام.
3. زيت المحرك: زيت التشحيم بالوقود على الأجزاء المتحركة من الأداة بانتظام (اختر زيت المحرك العادي على ما يرام).
ضمان الجودة
أ) بنود ضمان الجودة
فترة الضمان مع FOC خلال سنة واحدة (لا تشمل الرسوم غير المستهلكة ورسوم النقل والسفر)
1.خلال فترة الضمان ، يجب على شركة هيدا توفير صيانة مجانية أو استبدال للجزء التالف (فقط للجزء غير المستهلكة) الناجم عن الضرر غير البشري ؛
2. في حالة حدوث أي مشاكل في الجودة خلال فترة الضمان ، ويجب على شركة هيدا توفير الخدمة في الموقع ، يتحمل العميل نفقات النقل والسفر ؛
3. في حالة حدوث أي مشاكل جودة كبيرة خارج فترة الضمان ، ستوفر Haida خدمة صيانة ، يتحمل العميل نفقات النقل والسفر ، كما يتم تحصيل رسوم بسعر مناسب ؛
4.سيوفر موقع هيدا سعرًا مناسبًا للمشتري مع المواد وقطع الغيار المستخدمة في تشغيل النظام وصيانة المعدات ؛
ب) شهادة صيانة ضمان الجودة الرئيسية
إذا كان هناك أي نزاع ، يرجى الرجوع إلى خطاب الضمان الخاص بنا ، لذلك:
keep يرجى الاحتفاظ برسالة الضمان ، إذا فقدتها ، يرجى الاتصال بنا في غضون شهر.
② إذا تم تعديل خطاب الضمان أو أنه لا يوجد ختم لدينا ، فلا جدوى.
ج) يجب دفع الشروط التالية بشكل معقول حتى في فترة الضمان:
reasons أسباب طبيعية
mistakes أخطاء التشغيل
③ الجهد لا يصلح لتعليمات التشغيل لدينا
④ أعد حزمه دون أدلة لدينا
⑤ تضرر للاقتراض للآخرين
⑥ تالف لتعديل الجهاز المصرح به
⑦ تالفة للمعايرة المصرح بها
⑧ خطأ إعادة الشحن المسموح به
ve تخدم المنطقة لمسافات طويلة
د) الانتباه
① يجب دفع أي خدمة خارج قوانغدونغ ، الصين ، رسوم النقل والسفر من قبل العميل.
try حاول عدم استخدام الجهاز في الحالات التالية:
a . أ . Vibration , rocking the occasion . اهتزاز ، وهز المناسبة.
b . ب . Direct sunlight . ضوء شمس مباشر .
c . ج. Hot , dusty , damp places . أماكن حارة ومغبرة ورطبة.
d . د . To ensure safe , AC supply of the machine should be well grounded . لضمان الأمان ، يجب أن يكون تزويد التيار المتردد للآلة جيدًا.
e . ه. Do not use strong solvents ( such as : benzene , nitro oil ) washing machine . لا تستخدم مذيبات قوية (مثل: بنزين ، زيت نيترو).
f . F . Do not inject water and debris into the machine ; لا تحقن الماء والحطام في الجهاز ؛ prevent damage to electrical components and electrical shock . منع تلف المكونات الكهربائية والصدمات الكهربائية.
g . ز. Instrument displays the disassembly and debugging can only be measured by the State Department approved the units and the company , other people not allowed to overhaul . أداة عرض التفكيك وتصحيح الأخطاء يمكن قياسها فقط من قبل وزارة الخارجية المعتمدة الوحدات والشركة ، والأشخاص الآخرين الذين لا يسمح لهم بإصلاح.
