تحكم PLC حزمة معدات اختبار، كارتون المشبك قوة آلة اختبار

الصين تحكم PLC حزمة معدات اختبار، كارتون المشبك قوة آلة اختبار المزود

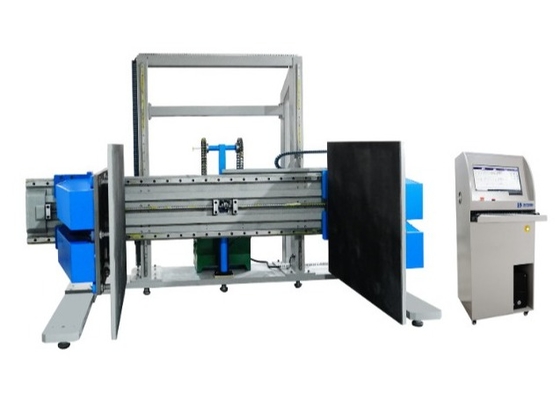

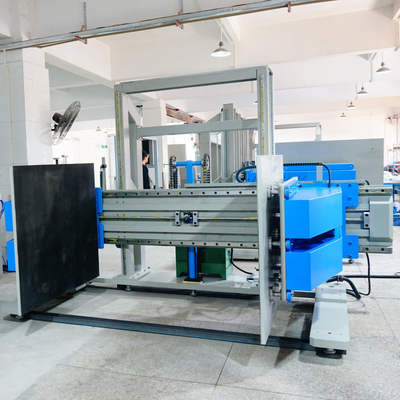

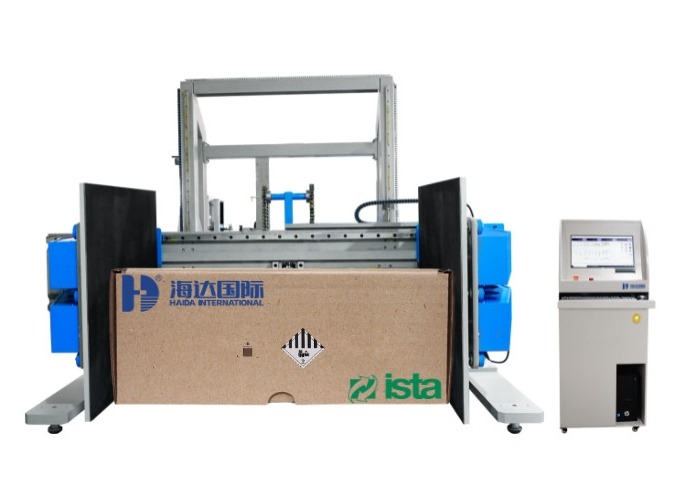

صورة كبيرة :  تحكم PLC حزمة معدات اختبار، كارتون المشبك قوة آلة اختبار

تفاصيل المنتج:

مكان المنشأ: وقوانغدونغ ، والصين (البر الرئيسي)
اسم العلامة التجارية: HAIDA
إصدار الشهادات: ISO 9001:2000; ISO 9001:2008; QS-9000; ISO 14001:2004; CE, , SMC, CMC, CPA, CE,CMA,IMC
رقم الموديل: HD-A535

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: وضع كلّ مجموعة يحمي مع راتينج ليف و pp فيلم, بعد ذلك داخل حالة قوّيّ خشبيّ مع عملية رجل
وقت التسليم: بعد 20 يوما من أجل تأكيد
شروط الدفع: L/C, D/A, D/P, T/T, ويسترن يونيون, MoneyGram, في نقد, سند معلّق تسليم
القدرة على العرض: 300 مجموعة لكلّ شهر Haida
Contact Now
مفصلة وصف المنتج
ماكس.: 400 ~ 3000 رطل تحميل خلية:: 4 خلية تحميل لأعلى دقة
الأبعاد: 2000 * 2800 * 2350 مم سرعة الاختبار:: 50-300mm / min ، ضبط السرعة الثابتة
تعديل ارتفاع لوحة التثبيت: 0-1000 مم حجم الخشب الرقائقي: H48in * D48in

         معدات اختبار حزمة التحكم PLC ، اختبار قوة مشبك الكرتون



وصف المنتج:


تم تصميم آلة اختبار قوة الحزم والكرتون لقياس انحرافات عبوات المنتج والقدرة الوقائية لحزم المنتج عند معاناة ضغط المستوى في عملية النقل والتخزين لتحسين جودة حزمة المنتج.



المعلمات الرئيسية

العناصر تخصيص
شكل العينة حزمة النقل الموازي
وزن الاختبار الأقصى 500 كيلوجرام
ضغط الشد يمكن تطبيق ضغط 400-3000Lb (قابل للتعديل) على السطح المقابل وفقًا لمخطط النقل في عينة الاختبار ؛
حجم الخشب الرقائقي H48in * D48in
تعديل ارتفاع لوحة التثبيت 0-1000 مم
سرعة الرفع 50-300mm / min ، ضبط السرعة الثابتة
عرض لوحة الانتشار 200-2000 مم
الأبعاد 2000 * 2800 * 2350 مم
دقة المستشعر 1/100000
دقة القياس
تحامل دقة الإزاحة ± 0.5 مم
تحكم الطاقة يعرض الكمبيوتر الحد الأقصى لقيمة الطاقة باللغتين الصينية والإنجليزية
متطلبات الجبيرة لوحان ممسكتان متوازيان ومسطحون 2000 رطل بدون تشوه في ظروف العمل ، والحالة الرأسية بين الجبيرة والأرضية ، وسمك الجبيرة ≥15mm ، ويمكن للجبيرة أن تدرك عمل ودورة التثبيت ، والانفتاح ، والارتفاع ، والخفض دورة
وضع التوقف التلقائي ضبط الحدود العلوية والسفلية للتوقف
وضع الإرسال يتحكم محرك سيرفو في قوة التثبيت ، بينما يتحكم محرك التيار المتردد وينخفض
جهاز الحماية حماية من التسرب ، جهاز حد السفر
يمكن توصيله بجهاز الكمبيوتر
طاقة كهربائية شغالة تيار متردد 220 فولت / 50 هرتز



معايير التصميم:



ASTM D642 ، ASTM D6055 ، معيار مؤسسة SEARS الأمريكية.



حماية سلامة



حماية الزائد ، حماية الجهد الزائد وجهاز حماية الموقف المحدود



طريقة اختبار ضغط المشبك للمنتجات الكبيرة



1. Before placing the packaged product between platens, verify that the clamp force using the clamp indicator. 1. قبل وضع المنتج المعبأ بين الصفائح ، تحقق من قوة المشبك باستخدام مؤشر المشبك. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. يجب أن يوضع المؤشر بين محاور نقاط التفصيل الصوانى تقريبًا بمقدار نصف طريق لأعلى الصوانى.

2. في كل مرة يتم تثبيت المنتج ، يجب أن يتم تطبيق القوةد لمدة لا تقل عن 15 ثانية ولا تتجاوز دقيقة واحدة.

3. تطبيق قوة المشبك على العينة مع وضع الصفائح على الأرض والحافة الأمامية للصفائح مع الجزء الأمامي من العبوة إذا كانت العبوة كبيرة جدًا بحيث لا يمكن تثبيت المشابك على الحافة الأمامية (على سبيل المثال ، ثلاجة كبيرة ، جرار ، إلخ.) ، مشبك قريب من الحافة قدر الإمكان.

4. ثبت المنتج ما مجموعه 10 مرات في اتجاه التدفق.

5. Apply the clamp force on the packaged product with the platens in a 6×6 inch(15.2x15.2cm) offset position. 5. تطبيق قوة المشبك على المنتج المعبأ مع الصفائح في وضع الإزاحة 6 × 6 بوصة (15.2 × 15.2 سم). Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. يتم قياس أبعاد الإزاحة الأفقية والرأسية في الزاوية السفلية الأمامية من اللوح الزجاجي. If the package is too large for the clamp to be positioned 6-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. إذا كانت العبوة كبيرة جدًا بحيث لا يمكن وضع المشبك على بعد 6 بوصات من الحافة الأمامية (مثل الثلاجة الكبيرة والجرار وما إلى ذلك) ، فقم بتثبيت المشبك بالقرب من هذا الموضع قدر الإمكان.

1) رقم الاستثناء

1: for large products with an obvious, visible external skid, offset clamp testing is not conducted if the product does not extend beyond any part of the skid and there is some form of handling graphic or note that indicates to clamp only from the skid. 1: بالنسبة للمنتجات الكبيرة ذات الانزلاق الخارجي الواضح والمرئي ، لا يتم إجراء اختبار مشبك الإزاحة إذا كان المنتج لا يمتد إلى ما بعد أي جزء من الانزلاق وهناك شكل من أشكال التعامل مع الرسم أو ملاحظة تشير إلى التثبيت فقط من الانزلاق. If there is no graphic or not indicating this or there is some overhang beyond the skid, then the entire clamp test protocol is conducted. إذا لم يكن هناك رسم أو لا يشير إلى ذلك أو كان هناك بعض البروز خارج الجرف ، يتم تنفيذ بروتوكول اختبار المشبك بأكمله.

2) رقم الاستثناء

2: إذا كان ارتفاع المنتج ، عند وضعه في اتجاه الشحن العادي ، ≤ 12 بوصة ، فلن يتم إجراء اختبار الإزاحة 6 × 6 بوصة.

6. قم بتثبيت المنتج ما مجموعه 10 مرات مع المشبك في وضع الإزاحة 6 × 6 بوصة.

7. Repeat step 5.2.5 except with a 2 x6 inch offset clamp position. 7. كرر الخطوة 5.2.5 باستثناء وضع مشبك إزاحة 2 × 6 بوصة. The 2 x6 inch offset is similar to the 6 x6 inch offset except the platens are oriented such that they are 2-inches from the floor and 6-inches back from the package's front edge. تتشابه إزاحة 2 × 6 بوصة مع إزاحة 6 × 6 بوصة باستثناء الصفائح الموجهة بحيث تكون على بعد بوصتين من الأرض و 6 بوصات من الحافة الأمامية للعبوة. If the package is too large for the clamps to be positioned 2-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. إذا كانت العبوة كبيرة جدًا بحيث لا يمكن وضع المشابك على بعد بوصتين من الحافة الأمامية (مثل الثلاجة الكبيرة والجرار وما إلى ذلك) ، فقم بتثبيت المشبك قريبًا من هذا الموضع قدر الإمكان.

8. كرر عملية تثبيت الشد والإزاحة على جميع الجوانب الأخرى للمنتج الموضحة في رسومات المعالجة على أنها مقبولة للتعامل مع المشابك.

وفقًا لمعايير الحكم ، إذا كان هناك عنصر واحد فشل في الاختبار ، فقم بتقديم "ورقة معالجة فشل الاختبار"



طريقة اختبار ضغط المشبك للمنتجات الصغيرة

Before clamp testing, verify that the clamp for using the clamp force indicator. قبل اختبار المشبك ، تحقق من أن المشبك يستخدم مؤشر قوة المشبك. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. يجب أن يوضع المؤشر بين محاور نقاط التفصيل الصوانى تقريبًا بمقدار نصف طريق لأعلى الصوانى.

أثناء اختبار ضغط المشابك للمنتجات الصغيرة ، سيتم استخدام 4 عينات على النحو المبين أدناه.



1. إذا تم توجيه الجوانب المتعامدة مع الصفائح المتعامدة مع الصفائح لعينة واحدة ≤ 24 بوصة (61 سم) ، عند توجيهها لاختبار المشبك (بناءً على رسومات المناولة) ، فيجب وضع العينة الأربعة في اتجاه "جنبًا إلى جنب" كما هو موضح إلى الشكل 1 (مع عينتين في الأسفل و 2 في الأعلى)
2. إذا كانت الجوانب المتعامدة مع صفائح عينة واحدة ، عندما تكون موجهة لاختبار المشبك> 24 بوصة (61 سم) ، فيجب وضع العينات الأربعة في اتجاه من الأعلى إلى الأسفل كما هو موضح بالشكل 2. إذا ، عند وضعها 4-عالية ، أي من العينات أعلى تمامًا من الصفائح ، يمكن إزالة هذه العينة من التثبيت في هذا الاتجاه فقط (يوضح الشكل 3 3 MHC جاهزة لاختبار المشبك مع العينة الرابعة التي تم إزالتها من الاختبار في هذا الاتجاه)
3 في كل مرة يتم فيها تثبيت العينات ، يجب تطبيق القوة لمدة لا تقل عن 15 ثانية ولا تتجاوز دقيقة واحدة.
4 .Apply the clamp force on the samples with the platens resting on the floor and the samples flush with the front edge of the platens (see fig2). 4. تطبيق قوة المشبك على العينات مع الصفائح المستندة على الأرض والعينات تتدفق مع الحافة الأمامية للصفائح (انظر الشكل 2). If the samples are too large for the clamps to be flush to front edge, clamp as close to the edge as possible. إذا كانت العينات كبيرة جدًا بحيث لا يمكن تثبيت المشابك على الحافة الأمامية ، فقم بتثبيت المشبك قريبًا من الحافة قدر الإمكان.
5. clamp المنتج ما مجموعه 10 مرات مع المشابك في اتجاه دافق.
6. Apply the clamp force on the packaged product with the platens in a 2×2 inch offset position(see fig 3). 6. تطبيق قوة المشبك على المنتج المعبأ مع الصوانى في وضع تعويض 2 × 2 بوصة (انظر الشكل 3). Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. يتم قياس أبعاد الإزاحة الأفقية والرأسية في الزاوية السفلية الأمامية من اللوح الزجاجي. If the package is too large for the clamps to be positioned 2-inches from the front edge, clamp as close to this position as possible. إذا كانت العبوة كبيرة جدًا بحيث لا يمكن وضع المشابك على بعد بوصتين من الحافة الأمامية ، فقم بربطها بالقرب من هذا الموضع قدر الإمكان.
7. ثبت المنتج ما مجموعه 10 مرات مع المشابك في وضع الإزاحة.
8. Repeat the flush and 2x2 inch offset camping on all other sides of the product that are identified in the handling graphics as acceptable for clamp handling. 8. كرر معسكرات الإزاحة المتدفقة و 2 × 2 بوصة على جميع الجوانب الأخرى للمنتج المحددة في رسومات المناولة على أنها مقبولة للتعامل مع المشابك. Please note, depending on the box geometry, you may use both the side-by-side and top-bottom orientation during clamp testing. يرجى ملاحظة أنه ، اعتمادًا على هندسة الصندوق ، يمكنك استخدام كل من الاتجاهين جنبًا إلى جنب والتوجيه العلوي السفلي أثناء اختبار المشبك.
